Крестовины: размеры, маркировка, применяемость

Крестовины карданного вала

Крестовина – один из важнейших элементов карданного вала. Как показывают расчеты нагрузок на карданный вал, крестовина является самой слабой частью карданного вала, поэтому качество крестовины очень важно.

Крестовины предназначены для обеспечения подвижного соединения элементов карданного вала при передаче крутящего момента на необходимый угол. Конструкция крестовин разработана с учётом требований заводов-производителей автомобилей и сельхозтехники. Крестовины изготавливаются из легированной стали и проходят термообработку для обеспечения высокой твёрдости поверхности шипов. Иголки и корпуса подшипников изготавливаются из специальной подшипниковой стали и проходят соответствующую термообработку. Уплотнения подшипников выполнены из бензомаслоcтойкой резины и гарантируют надёжную герметизацию узлов в процессе работы.

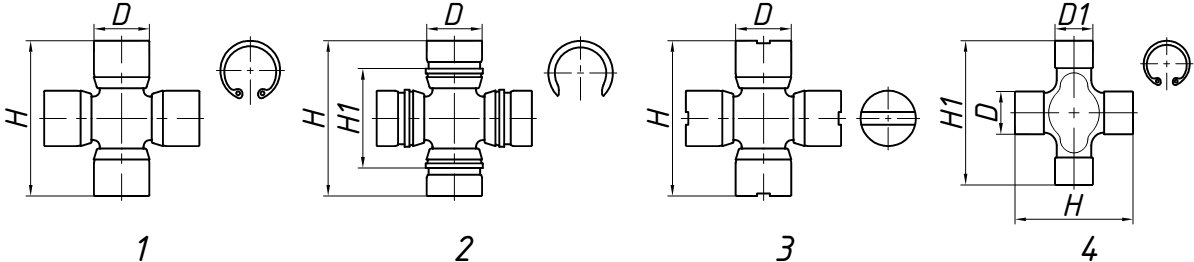

Тип крестовин:

Крестовины: размеры, маркировка, применяемость - фото pic_a770bd0334c589be8cdc8781125a727e_1920x9000_1.png

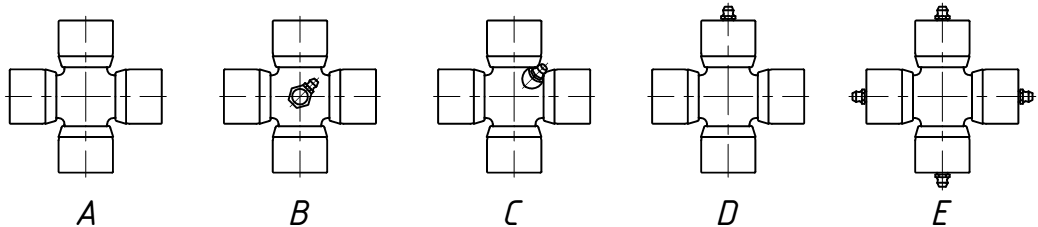

Размещение пресс-масленки:

Крестовины: размеры, маркировка, применяемость - фото pic_cc6577fc729469931da2d0bd0dfcb9b2_1920x9000_1.png

Обозначение

Основные размеры, мм

Применение

Тип*

D

H

D1

H1

KB.2126-3402205

16,06

38

ВАЗ 2010, 2115 (рулевое управление)

1A

КВ.2B00501

18

47

U130, W2000

1B

КВ.50-3401062

19

44,6

МТЗ-50, комбайн «ДОН», «НИВА» (рулевое управление)

1A

4301-3401485

19

44,6

ГАЗ 3302, 33029, «Газель», «Соболь» (рулевое управление)

1C

КВ.S00101

22

54

Аналог GKN U138 (Bondioli & Pavesi)

1B

КВ.2B00907

22,03

54,8

W2100 (Waltersheid)

1B

КВ.2101-2202025

23,8

61,2

Импортная с/х техника, ВАЗ 2101

1A

КВ.2105-2202025

23,84

61,35

ВАЗ 2105, 2107

1A

КВ.2B01418

23,84

61,35

Импортная и отечественная с/х техника

1B

KB.2B02407

27

70

Импортная с/х техника

1B

KB.2B02417

27

74,5

Аналог GKN U110, U082, U083 (Waltersheid)

1B

KB.2D02414

27,03

74,65

Импортная с/х техника

1B

KB.2C02435

27

82

JCB New Holland

1C

KB.5320-3422039-20

28

67,2

37,2

КАМАЗ 5320, 5511, 5410, 53218 и др. (рулевое управление)

2A

KB.2121-2201025

28

71

ВАЗ 2121 “НИВА”

1B

KB.21211-2202025

28

71,2

ВАЗ 21211, 21213 “НИВА”

1B

KB.HO51-02607

28

73

отечественная с/х техника

1B

KB.HO53-02607

28,06

73

отечественная с/х техника

1B

KB.408-2201025

28

73

42,25

“МОСКВИЧ-408”, АЗЛК

2A

KB.412-2201025

28

83

52,1

“МОСКВИЧ-412”, АЗЛК

2A

KB.3110-2201025

30

88

55

“ВОЛГА” 3110, УАЗ, МТЗ

2C

KB.S00401

30,2

80

Аналог Агросерия 5, 6

1B

KB.2B03409

30,25

91,5

Аналог Агросерия 7; GKN U220

1B

KB.2В03415

30,2

106,3

Аналог Агросерия 8; GKN U220

1B

KB.2D03903

32,015

76

Аналог W2400 (Waltersheid)

1B

KB.4BCR26-2201025

34,03

51

-

90

Аналог FKL18.B1.00, Binacchi 082063490

2B

KB.2C04608

34,93

106,3

Импортная с/х техника

1C

KB.4120L-2201025

34,92

93,5

Bondioli & Pavesi

1B

KB.4120M-2201025

34,92

106

Bondioli & Pavesi

1B

KB.53A-2201025

35

98

ГАЗ, ПАЗ, ВОМ комбайна “ДОН”, “НИВА”, отечественная с/х техника

3B

KB.53A-2201025A

35

98

ГАЗ, ПАЗ, ВОМ комбайна “ДОН”, “НИВА”, отечественная с/х техника

1B

KB.2D04901

36,04

89

Аналог W2500 (Waltersheid)

1B

KB.5320-2201025

39

118

ВОМ комбайна “ДОН”, “НИВА”, КамАЗ (промвал), отечественная с/х техника

1C,

KB.4301-2201025A

39

118

ЗИЛ 4301, 5301, 120, 130

3A

KB.2C07317

49,2

154,9

RENAULT, MERSEDES

1C

KB.5320-2205025

50

135

КамАЗ, К-700

3B

KB.53205-2201025-01

50

135

КамАЗ Евро

1B

KB.53205-2205025

50

155

КамАЗ Евро

1B

KB.255Б-2201025

50

155

Трактор Т-150, КрАЗ, МАЗ

3B

KB.U980S

42

104,5

DAF, SCANIA, MAN

1B

KB.150.36.013А

50

155

Трактор Т-150

3B

KB.6520-2205025

57,07

152

DAF, IVEKO, MAN, VOLVO, Foton, КамАЗ

1B

KB.700-2201080

62

173

Трактор К-700, К-701, МАЗ, КрАЗ

3B

KB.7555-2201025

72

185

БелАЗ 55 т, ж/д транспорт

1E
